【結構和特點】

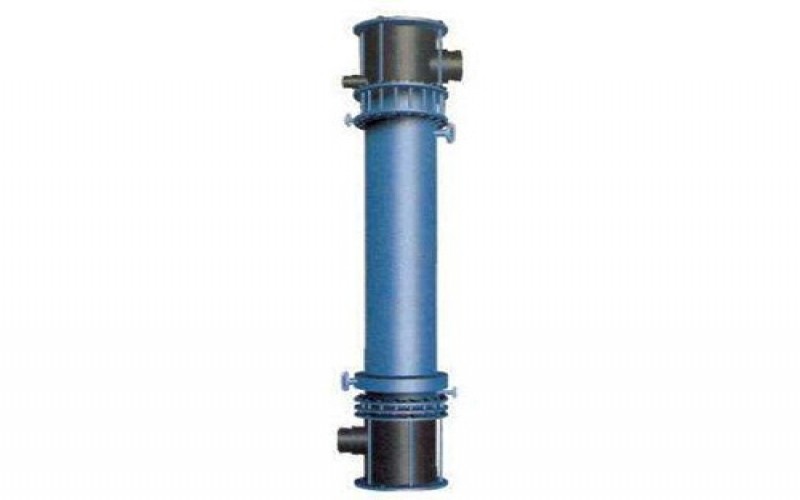

結構及原理和列管式石墨降膜吸收器相似，僅其中吸收、冷卻、分離部分由圓塊孔式石墨冷凝器組成，換熱塊之間采用聚四氟乙烯“O”型圈或膨脹PTFE（四氟彈性繩）密封，設備整體加裝壓力彈簧作熱脹冷縮的自動補償機構。相對于圓塊孔式換熱器，本設備頂部加裝吸收塔節，底部加裝氣液分離器。

圓塊孔式石墨降膜吸收器除具有列管式降膜吸收器的特點外、還具有結構強度大、抗熱沖擊性好，優質傳熱效率高、不易損壞、檢修方便的優點，是一種性能優越的氣體吸設備。

【技術特性】

設計壓力：管程：＜0.1MPa 殼程：0.4MPa

設計溫度：管程：進氣溫度＜170℃ 殼程：-20℃～60℃

換熱面積：1～120m2可根據用戶需要設、制造大型列管式降膜吸收器。

執行標準：參照HG/T3188-2000《管殼式石墨降墨吸收器》

【用途】

本系列產品一般用作HCl、SO2、NH3、P2O5、H2S氣體的吸收。

【設備優點】

1）采用單元石墨塊設計，被損壞的塊材能迅速更換

2）石墨塊之間采用墊片，不用粘接劑，拆、裝簡單，維護方便

3）添加石墨塊即可增加換熱器的面積

4）耐沖擊力強,吸收效果好

5）所生產的酸溫度低，一般比冷卻水高3~15℃，所以不需要有后冷卻，簡化生產流程。
